Вынос абонентской ёмкости от телефонной станции с помощью оптических линий на сети ОАО «ТНПКО»

Заказчик: ОАО «ТНПКО»

Сайт заказчика: http://tnpko.ru/

Отрасль: Телекоммуникации

Год осуществления: 2005-2006

Концепция проекта

Компанией ЗАО «СвязьПроект» реализована задача выноса абонентской емкости от телефонной станции с помощью помощью оптических линий с возможностью расширения предоставляемых услуг.

Абонентам была предоставлена только традиционная телефония. Для реализации проекта было выбрано оборудование компании Hitron,Тайвань, в силу надежности, простоте развертывания, гибких конструктивных решений, продвинутой системы управления с широкими возможностями мониторинга и диагностики.

Концентратор абонентского доступа отвечает всем требованиям, которое предъявляют операторы к современным мультисервисным сетям связи.

Описание проекта

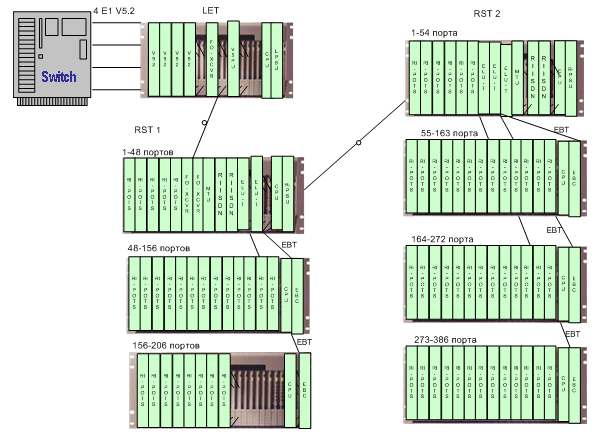

АТС по оптико-волоконному кабелю соединена со станционной частью (LET) абонентского выноса. В LET установлены 4 модуля подключения к телефонной станции по потоку Е1 с сигнализацией V5.2. Помимо этого, в 26 слотовое шасси, установлен модуль управления V5PU. Карта поддерживает и управляет 16 потоками V5.2.

С помощью модуля оптического приемо-передатчика станционная часть соединена с удаленным терминалом. Модуль обеспечивает интерфейсное соединение FO-XCVR (49,512Мбит/с). И передающее и принимающее устройства находятся на одной плате, каждый из них подключен к оптоволоконному кабелю. Одна карта FO-XCVR поддерживает полный спектр услуг, без блокировки, без концентрации для 672 заказчиков, для чего ему требуется два оптоволоконных кабеля (прием и передача).

В удаленном терминале RST 1 установлено 206 портов RI-EPOTS. 6 абонентских телефонных портов на платах RI-EPOTS (FXS), наиболее выгодное решение для операторов, так как не надо переплачивать за избыточную емкость. Шасси соединены с помощью специальных модулей расширения ELU-T и EBC-T. Модуль EBС-T может использоваться в качестве модуля управления для расширяемой системы.

В качестве транспорта между терминалами используется оптическая среда. В RST установлен модуль источника электропитания со звонковым напряжение, гарантирующий работу плат FXS.

На удаленном станционном терминале подключено 386 портов. Таким образом концентрация каналов составляет 1 к 5, и рассчитывается исходя из следующих данных. Количество портов на телефонной станции 120, а концентраторе абонентского доступа 592.

Как в RST 1 так и в RST2 установлен модуль тестирования абонентских линий (MTU). Модуль MTU поддерживает на NGAG — 2000 функции тестирования и диагностики. MTU используется для тестирования внешних кабелей и может осуществлять тестирование всех канальных блоков на RST. Он осуществляет базовые тесты, тестирование удаленной линии и расширенную внутреннюю диагностику. MTU является дополнительно подключаемой платой, что позволяет избежать необходимости использовать удаленное тестирующее устройство. Он может устанавливаться в любой из 22 слотов общего назначения, как правило, на RST.

Используемое в решении оборудование

Общие сведения о заказчике

Компания ТНПКО создана в 1991 году в г.Казани. На рынке телекоммуникаций с 2000г. Основные виды деятельности: проводная телефония, Интернет, IP-услуги, сети передачи данных, телефонизация объектов. ОАО «ТНПКО» прошло путь от малого предприятия, численность персонала которого насчитывала всего 7 человек, до крупной компании, сотрудниками которой на сегодняшний день являются уже более 200 человек.

В 2000 году были получены лицензии Министерства связи РТ А000296 № 287 на предоставление услуг передачи данных и А000297 № 288 на предоставление услуг телематических служб, начато строительство объектов узлов доступа к сети Интернет. Компания ТНПКО становится Интернет-провайдером.

В июне 2002г. были получены лицензии Министерства связи Российской Федерации на предоставление услуг передачи данных А021886 № 22419, на предоставление услуг телематических служб А022016 № 22538 и на предоставление услуг местной телефонной связи А022015 № 22537.

В 2002-2003гг. представителями компании Alcatel совместно со специалистами ОАО «ТНПКО» была смонтирована и установлена станция АТС-30 цифрового типа на 4000 абонентов (по ул. Парковая, д.24) и абонентский вынос к ней на 1000 номеров (по ул. Тельмана, д.18, район пл.Свободы).

В конце 2003 — начале 2004 года компания ТНПКО приобрела у Казанской ГТС устаревшие координатные АТС 74/79 в поселке Дербышки и АТС 34/35 в микрорайоне Первые Горки. На закупку АТС 74/34/35/79 и их модернизацию было затрачено свыше 4 млн. евро.

На сегодняшний день к компании ТНПКО подключено 34000 абонентов.
