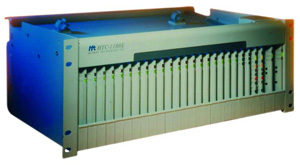

Мультисервисный абонентский концентратор NGAG-2000
Мультисервисный концентратор абонентского доступа NGAG-2000 — это универсальная платформа доступа, предназначенная для предоставления абонентам любых услуг связи (VoIP, телефон с тональным и импульсным набором, факс, ISDN, DSL, выделенные линии). Концентратор, установленный в качестве абонентского выноса в районе компактного проживания пользователей, обеспечивает экономичную доставку номерной емкости удаленным абонентам, выполняет функцию концентрации каналов с целью сокращения числа занимаемых интерфейсов на коммутационной станции, а также позволяет предоставить желающим широкополосный доступ к сетям передачи данных. Для оператора это означает приобретение новых пользователей и оказание новых услуг, и, следовательно, получение дополнительных доходов.
Оборудование NGAG-2000 устанавливается на отечественных сетях с 2003 года, и доказало свою совместимость со многими телефонными коммутаторами — Siemens EWSD, Alcatel S12, Искрател Si2000, Lucent 5ESS, Элком, Huawei C&C08, Ericsson АХЕ-10.
Ключевые возможности
- предусмотрено подключение NGAG-2000 к любым типам АТС (по аналоговым линиям, по стыку Е1 G.703, с использованием протоколов V5.2 и CAS);
- система работает с динамической концентрацией 1:N (N = 1…64), что повышает эффективность использования каналов (до 2000 абонентских линий на систему);
- возможно использование различных сред передачи (соединение терминалов как по волокну 1310/1550 нм, так и по цифровой медной линии);
- при использовании оптического интерфейса (пропускная способность 49 или 155 Мбит/с) расстояние между двумя соседними терминалами может составлять до 64 км;
- имеется возможность предоставления услуг широкополосного доступа ADSL (скорость передачи до 8 Мбит/с к пользователю, до 800 кбит/с от пользователя);
- имеется возможность предоставления услуг G. SHDSL (скорость передачи 192 — 2312 кбит/с, дальность 4,1 — 7,1 км по кабелю 0,4 мм);
- возможна установка выносных модулей абонентского уплотнения;
- модульный дизайн позволяет оператору минимизировать начальные инвестиции и «платить по мере роста»;
- все абонентские модули NGAG-2000 имеют возможность «горячей замены»;
- возможно аппаратное резервирование платы управления и транспортных модулей с ручным и автоматическим переключением, защита по питанию, автоматическая световая и звуковая аварийная сигнализация;
- специализированная система управления, доступная с любого терминала или дистанционно;
- характеристики NGAG-2000 полностью соответствуют стандартам ETSI.
Технические характеристики
| Общие характеристики системы |
| Возможные конфигурации |
в конфигурации «дерево» – до 15 RST |
| в конфигурации «звезда» – до 4 RST, подключенных к 1-му LET |
| в конфигурации «каскад» – до 5 RST в каждом стеке |
| Синхронизация |
внешняя 2,048 МГц ±50*10-6 «меандр» |
| внешняя 2,048 Мбит/с ±50*10-6 Е1 (G.703) |
| внешняя 64 Кбит/с ±50*10-6 комбинированная |
| внутренняя, CPU 16,384 МГц ±20*10-6 |
| Электропитание |
LET: -42 ~ -63 В @ 4A макс. |
| RST: -42 ~ -63 В
|
| RST, дополнительное (при большом количестве одновременных вызовов): -110 В
|
| Температурный режим |
от -10°С до +50°С |
| Конструктивное исполнение |
- Шасси 4U (482 х 305 х 178 мм) для монтажа в стойку 19” или ETSI на 22 слота расширения для интерфейсных и системных модулей;
- Мини-шасси 4U на 6 слотов расширения.
|
| Надежность MTBF (лет) |
194 |
| Абонентские аналоговые интерфейсы |
| FXO/FXS |
- 6 каналов на модуль
- телефон, таксофон
|
| E&M |
- 1-2 канала на модуль
- линии межстанционной связи
- 2-х и 4-х проводная линия
|
| PairGain |
- уплотнение 6 абонентов FXS
- вынос на расстояние до 3-х км
- одна 2-х проводная линия
|
| Абонентские цифровые интерфейсы |
| ISDN BRI 'U' |
- 2 канала ISDN (2B+D) на модуль
- скорость передачи 160 кбит/с
|
| IDSL |
- 2 канала ISDN (2B+D) на модуль
- скорость передачи 160 кбит/с
|
| E1 G.703 |
- 30 каналов ОЦК
- скорость передачи 2048 кбит/с
|
| G.SHDSL |
- 1 порт (ITU-T G.991.2) на модуль
- скорость передачи до 2312 кбит/с
|
| ADSL G.dmt |
- 4 порта (ITU-T G.992.1) на модуль
- скорость до 8 Мбит/с к абоненту
|
| VoIP |
- 8 портов на модуль
- поддержка MGСP
|
| Агрегатные интерфейсы |
| HDSL |
- 30 каналов ОЦК
- передача по 2-м витым парам
- скорость по 1 паре 1168 кбит/с
|
| ISDN PRI |
- 30 каналов ОЦК
- 1 порт E1 (G.703)
- скорость передачи 2048 кбит/с
|
| E1 G.703 |
- 30 каналов ОЦК;
- скорость по E1 2048 кбит/с
|
| 4 х E1 G.703 |
- 120 каналов ОЦК
- 4 порта E1 (G.703)
- скорость по E1 2048 кбит/с
|
4 х E1 G.703
V5.2 |
- 120 каналов ОЦК
- 4 порта E1 (G.703)
- скорость по E1 2048 кбит/с;
- приемник V5.2
|
| E3 |
- 480 каналов ОЦК
- скорость передачи 34368 кбит/с
|
| Оптический (нестандартный) |
- 672 канала ОЦК
- 1310/1550 нм, одномодовое;
- скорость передачи 49152 кбит/с
|
| STM-1 |
- 1310 нм, одномодовое
- скорость передачи 155,52 Мбит/с
|
| Ethernet 10/100BaseT |
- IP-DSLAM для модулей ADSL
- встроенный мост
- 2 порта Ethernet на карте
- полудуплекс/полный дуплекс, MDI/MDX
|
Типовые приложения
Построение сети доступа к мультисервисным услугам с использованием протокола V5.2
Построение сети доступа с использованием технологии VoIP (MGCP)
Построение корпоративной сети связи
Уплотнение аналоговых a,b окончаний цифровых и аналоговых АТС
Подключение удаленных абонентов к станции по цифровым интерфейсам
|
