Проект построения опорной сети SDH по топологии «кольцо» уровня STM-1 с возможностью предоставления мультисервисных услуг на сети ОАО «ТНПКО»

Заказчик: ОАО «ТНПКО-Казань»

Сайт заказчика: http://tnpko.ru/

Отрасль: Телекоммуникации

Год осуществления: 2003

Концепция проекта

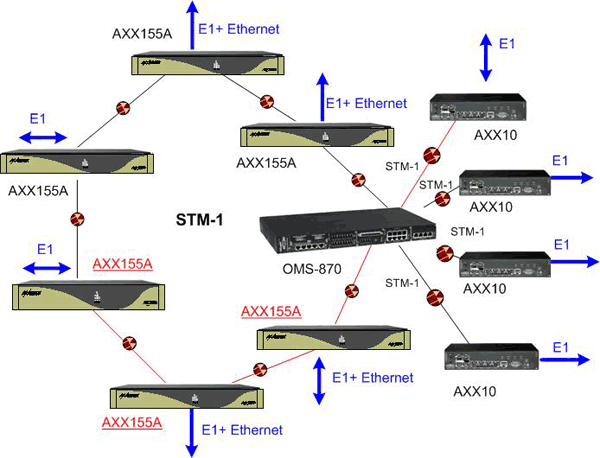

Компанией ЗАО «СвязьПроект» была разработана схема организации опорной сети по топологии «кольцо» (уровень STM-1), на существующей сети компании ОАО «ТНПКО — Казань», с возможностью предоставления мультисервисных услуг. Для реализации проекта было выбрано оборудование компании «Ericsson» полностью соответствующее концепции сетей SDH нового поколения (NGN SDH), позволяющее одновременно передавать трафик PDH и Ethernet данные.

Описание проекта

В качестве узлов кольца SDH (уровень STM-1) были выбраны мультиплексоры AXX-155A* и OMS-870.

AXX-155A* — мультиплексор ввода/вывода уровня STM-1 с функциями Ethernet коммутатора L2, который является экономичным решением для внедрения прибыльных услуг на существующей сети.

В качестве узла, позволяющего организовать соединение до территории клиента по схеме «точка-многоточка» в кольце используется мультиплексор OMS-870.

OMS870 предоставляет оператору все необходимые средства для внедрения новых высокодоходных сервисов операторского класса в виде единой платформы, что ведет к заметному снижению капитальных и эксплуатационных затрат. Оборудование OMS-870 предусматривает масштабирование интерфейсов SDH от STM-1 до STM-16, что делает его универсальным узлом доступа к высокоскоростным SDH-сетям.

Компактный терминальный мультиплексор AXX-10 устанавливается на стороне клиента и используется как клиентское устройство интегрированного доступа в бизнес-приложениях. При этом терминальное устройство может обслуживать как одного заказчика (предприятие, компанию), так и нескольких (кампус, бизнес-центр).

Интерфейсы AXX10:

• 4 х E1
• 4 x Fast Ethernet
• 1 х STM-1 (proprietary)

Реализация в оборудовании Ericsson промышленных стандартов технологии Ethernet over SDH (EoS) предоставляет оператору широкие возможности по оптимизации процедур маппинга пользовательского трафика Ethernet в SDH и контроля качества услуг (CoS). Кроме того, реализация стандартов EoS включает расширенные возможности по управлению полосой пропускания трактов и приоретизации трафика.

Управление мультиплексорами может производится с помощью командной строки CLI и единой системы управления построенной на платформе AXX 9800 TMN .

AXX 9800 TMN может применяться на сетях любых размеров, предоставляя при этом возможности распределенного и резервированного управления сетевыми элементами (протокол SNMP). Системы AXX 9800 TMN могут быть реализованы как для одного пользователя на лэптопе, так и в виде крупных распределенных многосерверных сетевых систем для множества пользователей. Технологичная платформа управления обеспечивает возможности для реализации будущих задач интеграции с минимальными затратами. Все это делает очевидным выбор AXX 9800 TMN в условиях, когда целью является будущее развитие и соответствующая гибкость системы.

*AXX-155A — на данный момент снят с производства и заменён на OMS-860

Используемое в проекте оборудование

Общие сведения о заказчике

Компания ТНПКО создана в 1991 году в г.Казани. На рынке телекоммуникаций с 2000г. Основные виды деятельности: проводная телефония, Интернет, IP-услуги, сети передачи данных, телефонизация объектов. ОАО «ТНПКО» прошло путь от малого предприятия, численность персонала которого насчитывала всего 7 человек, до крупной компании, сотрудниками которой на сегодняшний день являются уже более 200 человек.

В 2000 году были получены лицензии Министерства связи РТ А000296 № 287 на предоставление услуг передачи данных и А000297 № 288 на предоставление услуг телематических служб, начато строительство объектов узлов доступа к сети Интернет. Компания ТНПКО становится Интернет-провайдером.

В июне 2002г. были получены лицензии Министерства связи Российской Федерации на предоставление услуг передачи данных А021886 № 22419, на предоставление услуг телематических служб А022016 № 22538 и на предоставление услуг местной телефонной связи А022015 № 22537.

В 2002-2003гг. представителями компании Alcatel совместно со специалистами ОАО «ТНПКО» была смонтирована и установлена станция АТС-30 цифрового типа на 4000 абонентов (по ул. Парковая, д.24) и абонентский вынос к ней на 1000 номеров (по ул. Тельмана, д.18, район пл.Свободы).

В конце 2003 — начале 2004 года компания ТНПКО приобрела у Казанской ГТС устаревшие координатные АТС 74/79 в поселке Дербышки и АТС 34/35 в микрорайоне Первые Горки. На закупку АТС 74/34/35/79 и их модернизацию было затрачено свыше 4 млн. евро.

На сегодняшний день к компании ТНПКО подключено 34000 абонентов.
