Волоконно-оптические PDH мультиплексоры серии RC830

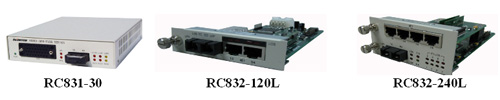

Модели RC830-30, RC830-60, RC830-120L, RC830-240L

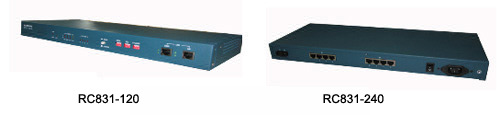

Модели RC830-120, RC830-240, RC830-240E

PDH мультиплексоры серии RC830 предназначены для передачи до 16 потоков Е1 по одно или двухволоконному кабелю на расстояние до 120 км. По конструктивному исполнению мультиплексоры делятся на модульные и автономные устройства.Raisecom предлагает использовать шасси серий RC002 и RC006. В серию RC002 входит набор шасси на 1, 4, 16 модулей. В серию RC006 входит набор шасси на 1 и 12 модулей. Использование шасси позволяет значительно упростить подключение мультиплексоров, повысить надежность и удобство эксплуатации. На удаленной стороне устанавливаются настольные устройства или модуль в однослотовом шасси.

Все оборудование управляется с помощью специализированной системы управления NView на основе SNMP.

Администратор получает возможность тестирования, мониторинга и конфигурации рабочих режимов как локальных, так и удаленных устройств.

Модели RC830-30, RC830-60, RC830-120L, RC830-240L

Конструктивное исполнение

• модуль в шасси:
  1U(1 слот) — RC001-1
  1U(1 слот) — RC001-1M (SNMP управление)
  1U(4 слота) — RC001/2-4
  3U/19" (16 слотов) — RC002-16
• настольное устройство

устройства серии RC831 – настольное исполнение

устройства серии RC832 – модульное исполнение

Интерфейсы

Интерфейсы	RC830-XX
	30	30- FV35	60	60- FV35	120L	240L
Е1	1	-	2	1	4	8
V.35	-	1	-	1	-	-

Ключевые возможности

• конфигурации «звезда» и «точка-точка»;
• поддержка MM, SM, BWDM;
• поддержка удаленной кольцевой проверки (loop back);
• поддержка функций:
  ALS function (автоматическое отключение лазера)
  Dying Gasp function (корректное завершение сеанса связи в случае внезапных сбоев электропитания)
• локальное и удаленное (SNMP) управление;
• поддержка «горячей замены» для модулей.

Спецификация

Разъемы

• Оптический интерфейс: DSC или SC
• Е1: 120 ohm RJ45
• V.35 интерфейс:
  HDB26 для модуля
  M34 для автономного устройства

Питание

• Автономное устройство:
  48V DC или 115/220V AC
• Модуль: от шасси

Мощность

• 5W

Тип волокна

• M многомодовый двухволоконный кабель
• S1/2/3 одномодовый двухволоконный кабель
• SS1/SS2 одномодовый одноволоконный кабель

Расстояние передачи

• M 0~2км

• S1 или SS1 0~20км
• S2 или SS2 10~60км
• S3 15~120км

Габариты

• настольное устройство: 142(Ш)х38(В)х178(Г) мм
• Модуль: 91(Ш)х25(В)х155(Г) мм

Условия эксплуатации

• Рабочая температура: от 0^oС до 45^oС
• Влажность: от 5% до 90% (без конденсации)

RC830-120, RC830-240, RC830-240E

Конструктивное исполнение

• модуль в шасси:
  1U(1 слот) – RC006-1
  1U(1 слот) – RC006-1M (SNMP управление)
  6U/19" (12 слотов) – RC006-12
• автономное устройство 19" 1U

Интерфейсы

Интерфейсы	RC830-XX
	120B	240B	240E
Е1	4	8	16*
FastEthernet	-	-	-

*- при использовании модулей расширения

Ключевые возможности

• конфигурации «звезда» и «точка-точка»;
• поддержка MM, SM, BWDM;
• поддержка удаленной кольцевой проверки (loop back);
• поддержка функций:
  ALS function (автоматическое отключение лазера)
  Dying Gasp function (корректное завершение сеанса связи в случае внезапных сбоев электропитания)
• локальное и удаленное (SNMP) управление;
• поддержка «горячей замены» для модулей.

Спецификация

Разъемы

RC830-120/240

• Е1: 120 ohm RJ45 настольное устройство
• E1: DB37 модуль в шасси
• Оптический интерфейс: DSC или SC

RC831-240E имеет 4 слота для модулей расширения

Модули расширения для RC831-240E

E-SUBM-2E1 – модуль расширения 2хЕ1
E-SUBM-4E1 – модуль расширения 4хЕ1
E-SUBM-2FE– модуль расширения 2х10/100Base-Tx
E-SUBM-FX– модуль расширения 1x10/100Base-Fx
E-SUBM-FV35– модуль расширения 1хV.35
E-SUBM-2FV35– модуль расширения 2xV.35

Питание

• настольное устройство:
  48V DC или 115/220V AC
• Модуль: от шасси

Мощность

• 10W

Тип волокна

• M многомодовый двухволоконный кабель
• S1/2/3 одномодовый двухволоконный кабель
• SS1/SS2 одномодовый одноволоконный кабель

Расстояние передачи:

• M 0~2км
• S1 или SS1 0~20км
• S2 или SS2 10~60км
• S3 15~120км

Габариты

• Настольное устройство: 440(Ш)х43,6(В)х180(Г) мм
• Модуль: 240(Ш)х25(В)х225(Г) мм

Условия эксплуатации:

• Рабочая температура: от 0^oС до 45^oС
• Влажность: от 5% до 90% (без конденсации)
