Оконечные мультиплексоры STM-1/OC-3 с высокой концентрацией портов Optimux-1551, Optimux-1553

Optimux-1551, Optimux-1553

  • Оконечные мультиплексоры SDH/SONET для подключения низкоскоростных услуг PDH по одному каналу STM-1/OC-3 (155 Мбит/с)
  • Optimux-1551 мультиплексирует до 63 трибутарных каналов E1 или до 84 каналов T1
  • Optimux-1553 мультиплексирует 3 трибутарных канала E3 или 3 канала T3
  • Структурированный главный канал STM-1/OC-3 со стандартным оптическим (одномодовым, многомодовым и WDM) или коаксиальным интерфейсом
  • Поддержка автоматического защитного переключения (APS) 1+1 в любом направлении для главного канала STM-1/OC-3, защита 1+1 для трибутарных DS1 и DS3 и для модулей питания
  • Разграничение сетей оператора и пользователя
  • Включает агент SNMP и управляющие порты RS-232 и Ethernet
  • Конфигурирование, обслуживание, управление производительностью, безопасностью и устранением сбоев с помощью ASCII-терминала, через Telnet или веб-приложение ConfiguRAD на удаленном терминале или с помощью приложенией сетевого управления RADview
  • Дальность до 80 км
  • Установка и оперирование Plug-and-Play
  • Компактные размеры: ширина 19", высота 2U у Optimux-1551 и 1U у Optimux-1553

Оконечные мультиплексоры Optimux-1551 и Optimux-1553 позволяют использовать существующие сети SDH/SONET для предоставления традиционных услуг PDH. Высокая концентрация портов, присущая мультиплексорам с выделением каналов (ADM) SDH/SONET, сочетается в этих устройствах с простотой и низкой стоимостью оконечного мультиплексора, что позволяет значительно сократить как начальные капиталовложения, так и эксплуатационные расходы.

Высокая концентрация портов в компактном простом устройстве

Устройства Optimux-155x разработаны с целью значительно снизить стоимость оборудования и затраты на эксплуатацию сети, объединив в одном устройстве высокую концентрацию портов, присущую ADM SDH/SONET, и простоту, низкую стоимость и компактность оконечного мультиплексора. Optimux-1551 имеет высоту 2U и может обслуживать до 84 каналов T1 либо до 63 каналов E1. Optimux-1553 высотой 1U позволяет подключить три канала E3 или T3. Устройства соответствуют всем стандартам SDH/SONET и подключаются к магистралям SDH/SONET посредством одиночного или резервируемого интерфейса STM-1, OC-3 или STS-3. Optimux-1551 может поставляться со следующим числом каналов: 21 x E1/ 28 x T1, 42 x E1/ 56 x T1 или 63 x E1/ 84 x T1.

Оборудование операторского класса

Разработанные с учетом жестких требований операторов и поставщиков услуг связи, устройства Optimux-1551 и Optimux-1553 обладают высокой степенью надежности и управляемости. Аппаратное резервирование реализовано в самой системе и не требует кабелей-разветвителей или внешних устройств. Резервирование 1+1 всех пользовательских интерфейсов осуществляется при помощи дополнительной платы мультиплексора, допускающей горячую замену. Резервирование 1+1 возможно также для магистрального соединения STM-1/OC-3 (с односторонним APS/MSP) и для блока питания. Эта надежная платформа позволяет достичь максимальной готовности сети для критически важных приложений. Полностью укомплектованное устройство Optimux-1551 занимает место высотой 2U в стандартной стойке 19»; Optimux-1553 занимает 1U.

Подключение в режиме Plug-and-Play

Устройства Optimux-155x просты в установке и эксплуатации и не требуют никакого обучения или специальной подготовки персонала. Они устанавливаются по принципу Plug-and- Play и позволяют операторам быстро и недорого довести сеть SDH/SONET, со всеми ее достоинствами, до площадки пользователя или узла связи.

Tиповые приложения

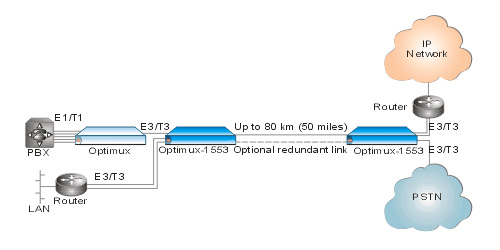

Optimux-155x особенно хорошо подходят для предоставления услуг на основе SDH/SONET на удаленных и пригородных территориях, таких, как промышленные зоны и бизнес-парки. Они являются идеальным решением для массового предоставления услуг E1/T1 или E3/T3. Устройства Optimux-155x могут работать по схеме «точка-точка» (см. рис. 1) для соединения двух площадок по оптоволоконному кабелю длиной до 80 км.


Рис.1

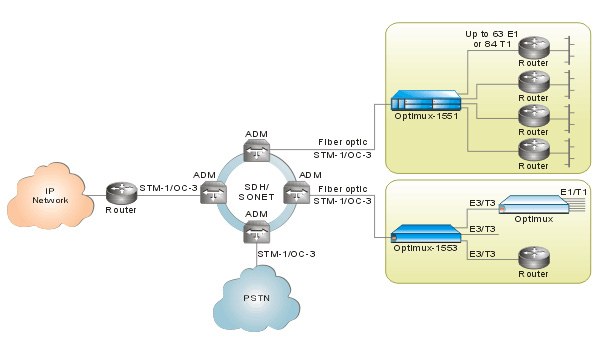

На рис. 2 показано использование устройства Optimux-1551 в сети поставщика услуг для предоставления выделенных каналов E1/T1 и доступа в Интернет большому числу пользователей; а устройства Optimux-1553 — для предоставления услуг E3/T3 крупным предприятиям, нуждающимся в большой пропускной способности. В сочетании с мультиплексорами Optimux-34 (E3) или Optimux-45/45L (T3), устройство RAD Optimux-1553 может быть использовано для предоставления услуг E1/T1 и E3/T3 по одной оптоволоконной линии STM-1/OC-3.


Рис.2
