Модульные интегрированные мультиплексоры доступа: Megaplex 2104, Megaplex 2100

Модульные интегрированные мультиплексоры доступа: Megaplex 2104, Megaplex 2100

Megaplex 2104, Megaplex 2100

Интегрированная платформа доступа для концентрации трафика и кросс-коммутирования

Использование альтернативных маршрутов в случае отказа магистрального соединения

  • Возможность резервирования главного канала, модуля управления и питания
  • Резервирование каналов E1/T1 с помощью коммутации 1+1 и 1:1
  • Встроенные модемы xDSL на абонентской и магистральной сторонах
  • «Горячая» замена всех модулей
  • Внутриполосное и внеполосное управление
  • Сетевое управление RADview на основе SNMP (управление элементами) с интерфейсом CORBA
  • Сетевое управление RADview на основе SNMP (управление элементами) с интерфейсом CORBA
  • Система RADview Service Center (управление маршрутами)
  • Модернизация программного обеспечения удаленно по TFTP
  • Соответствует NEBS
  • Приложения

Устройства Megaplex — гибкие модульные мультиплексоры, интегрирующие трафик голоса, ISDN, видео, данных и трафика ЛВС для передачи по многочисленным каналам E1/T1, Ethernet и n x 64 Кбит/с. Megaplex поддерживает на сетевых каналах и пользовательских портах медные и оптические интерфейсы, CSU/DSU и LTU. Устройства совместимы с модемами RAD ASMi-31, ASMi-52 и FCD. Устройства Megaplex наилучшим образом подходят для экономичного построения удаленных узлов связи. Это идеальное решение для небольших групп пользователей, способное обеспечить комплексные услуги для корпоративных и частных потребителей.

Megaplex могут устанавливаться как в помещениях операторов связи (например, на АТС), так и в распределительных узлах (например, в подвале здания или в аппаратных шкафах). Устройства Megaplex разработаны в соответствии с действующими стандартами, что обеспечивает совместимость с аппаратурой других производителей. Формат кадров и сигнализация E1 и T1 TDM, кодирование голоса PCM/ADPCM, интерфейсы ISDN и интерфейсы данных полностью соответствуют международным стандартам.

1, 2-х и 4-х портовые модули E1/T1 поддерживают резервирование каналов по схеме 1+1 и 1:1 с автоматическим переключением для каждого порта полного или частичного канала E1/T1 с возможностью неблокирующей коммутации. Это позволяет осуществлять выделение и перемещение подканалов между двумя портами одного или двух модулей. Устройства Megaplex способны хранить до 10 различных конфигурационных баз данных. Возможно переключение с одной конфигурации на другую. Это обеспечивает перенаправление трафика в случае отказа сети, услуги, или в заданный момент.

Возможна установка резервных интерфейсов главного канала, модуля управления и источника питания для повышения отказоустойчивости системы Megaplex.

Система Megaplex располагает развитыми средствами управления, совместимыми с платформами управления различных производителей, работающими на основе стандартного протокола SNMP. В крупных сетях контроль и управление устройствами Megaplex возможно при помощи менеджера элементов сети RADView. Управление мультиплексором Megaplex также возможно с помощью RADview TDM Service Center и RADview TDMoIP Service Center.

Устройства могут монтироваться в операторскую стандартную стойку 19" или 21".

Поддержка интерфейса V5.1 и V.5.2

Стандарт V5, принятый ETSI, определяет интерфейс между сетью доступа и коммутатором для обычных телефонных, ISDN и полупостоянных выделенных линий. Принятие стандарта V5.1 фактически открывает сети доступа для конкуренции различных производителей и позволяет операторам связи внедрять оптимальные технологии доступа.

Устройство Megaplex поддерживает интерфейс главного канала V5.1 и тем самым упрощает подключение индивидуальных и небольших корпоративных пользователей сетей PSTN и ISDN к коммутаторам V5.1.

Megaplex также поддерживает стандарт V5.2, являющийся развитием V5.1, позволяющим повышенное использование услуг, основанных на назначении временных интервалов по требованию, для оптимального использования доступной пропускной способности физической линии. Megaplex поддерживает до четырех физических линий E1 на интерфейс М5.2.

Платформа М5.2 Megaplex существует в двух вариантах:

  • оконечный шлюз V5.2 с поддержкой голоса, ISDN и услуг E1/Fractional E1 с загрузкой до 120 каналов
  • коммутирующий шлюз V5.2, позволяющий подключать многочисленные каналы E1/Fractional E1 к одному интерфейсу V5.2. В этой конфигурации Megaplex поддерживает пользовательский трафик до 44 полных каналов E1.

Поддержка R2

Megaplex также поддерживает сигнализацию R2 с прозрачным преобразованием между тональной и импульсной сигнализацией на главном канале. Это позволяет соединять ATC, использующие R2, с современными цифровыми ATC на основе E1 CAS, чтобы продлить срок эксплуатации существующего оборудования.

Поддержка TDM over IP

Megaplex предоставляет решение TDMoIP с помощью модуля главного канала ML-IP, который обеспечивает передачу любых услуг TDM по сетям пакетной коммутации. Кроме того, модуль ML-IP упрощает каскадирование устройств Megaplex и позволяет использовать их в сочетании с TDMoIP-шлюзами семейства IPmux. Наряду с TDMoIP, Megaplex поддерживает технологию RFER (Resilent Fast Ethernet Ring) со скоростью самовосстановления 50 млс. До 40 TDM каналов E1 и до 50 TDM каналов T1 могут быть подключены к кольцу Fast Ethernet или последовательной цепи.

Добавление функций TDMoIP P еще более увеличивает обширную область применения семейства Megaplex. Более подробная информация о технологии TDMoIP представлена в разделе 2 этого каталога.

Управление

Система сетевого управления обеспечивает централизованное управление всеми узлами сети, включая конфигурацию интерфейсов, настройку соединений, аварийное оповещение и повседневное управление.

Все параметры конфигурации определяются пользователем и сохраняются в независимых конфигурационных базах данных (до 10 баз). Все базы данных хранятся в энергонезависимой памяти.

Настройка конфигурации системы и средств оповещения возможна в любое время. С одной рабочей станции PC или UNIX можно управлять множеством устройств Megaplex.

Возможно управление устройствами Megaplex с помощью системы управления маршрутами RADview Service Center или систем управления маршрутами других производителей с интерфесом CORBA.

Программирование и настройка удаленного устройства Megaplex возможна:

  • внеполосно через порт Ethernet
  • внеполосно через управляющий порт удаленного устройства с помощью модема или FRAD
  • внутриполосно через выделенный временной интервал, выделенное соединение Frame Relay, PPP или TS0.

Диагностика
Устройства Megaplex оснащены средствами диагностики для быстрого обнаружения отказов и упрощения обслуживания сети. После включения электропитания все системы шасси и модулей ввода-вывода проходят самотестирование, и в случае обнаружения неполадок об этом сообщается системе управления. Локальные и удаленные проверки по шлейфу могут быть выполнены на любом канале или линии.

Любой временной интервал может быть выбран для встроенного тестирования с помощью BERT/tone. Кроме того, проверка по шлейфу может быть выполнена для любого временного интервала. Поддерживается мониторинг сигнализации — для записи состояния любого голосового канала необходимо нажать только одну кнопку.

Аварийные сообщения
Аварийные сообщения хранятся в модуле управления и автоматически считываются системой сетевого управления с любого узла сети. В очереди устройства может храниться до 256 сообщений. Кроме того, до 1024 сообщений может храниться в файле на PC для последующего использования системой управления.

Модуль управления сохраняет информацию о конфигурации устройства и о системных событиях и использует соединение SLIP/PPP или Ethernet для связи между агентом SNMP и административной станцией. Поддерживаются также обновление программного обеспечения через флэш-ПЗУ, подключение клиента Telnet и ASCII-терминала.

Модули главного канала
Модули главного канала 1/2/4 E1/T1 и ML-IP содержат матрицу коммутации DS0 между каналами вводавывода и каждой из линий E1/T1. Эти модули обеспечивают неблокируемую коммутацию до 8 Мбит/с между любыми двумя DS0, как со стороны каналов, так и со стороны линий. Поддерживаются многочисленные порты Fractional E1/T1.

На главном канале обеспечивается резервирование каждого порта E1/T1 по схеме 1+1.

Синхронизация может осуществляться от четырех источников:

  • от принимаемого сигнала линии
  • от внутреннего кварцевого генератора
  • от любого из высокоскоростных модулей (HS-12N/6N, HS-S, HS-U, HS-703, HS-Q/M, HS Q/N, HS-2)
  • от генератора административной станции

Любой из источников синхронизации может быть определен в качестве резервного на случай отказа основного источника.

Поддержка колец (E1/T1 и RFER)

Megaplex поддерживает различные кольцевые топологии, позволяющие избежать отказа системы вследствие отказа одного элемента. Защита кольца E1/T1 предполагает самовосстановление менее чем за 5 секунд. Кольцо RFER предполагает самовосстановление 100-мегабитового кольца Ethernet (до 40 E1 или 50 T1) менее чем за 50 миллисекунд.

Megaplex-2100.Megaplex-2104

Устройство Megaplex-2100 высотой 4U имеет 12 разъемов для установки модулей ввода-вывода и главного канала. Устройство Megaplex-2104 высотой 2U имеет 5 разъемов. Это позволяет использовать Megaplex для комбинации широкого набора услуг передачи данных, голоса, факсов и трафика локальных сетей. Все модули Megaplex-2100 могут устанавливаться в оба типа шасси.

Модуль видеонаблюдения

  • VID Модуль VID Megaplex — поддерживает передачу видеоинформации в реальном времени с четырьмя видеовходами и четырьмя командными реле ввода/вывода. Модуль поставляется вместе с комплектом программного обеспечения контроля и мониторинга, подходящего для узкополосных приложений видеонаблюдения, таких, как проверка срабатывания аварийных датчиков, контроль дорожного движения, контроль больших масс людей и другие решения в области обеспечения безопасности.

Модули главного канала

  • ML-IP
    Модуль подключения к сети по каналу 4 Мбит/с с тремя портами Ethernet 10/100BaseT. Предназначен для подключения к сети IP и позволяет передавать по сети IP преобразованный в пакеты TDM трафик каналов ввода-вывода в виде фреймов TDMoIP. Возможна поставка модуля с двумя оптическими главными каналами 100BaseFX.
  • ML-2E1, ML-1E1, ML-2T1, ML-1T1
    Двух- и однопортовые модули E1/T1 со встроенными программно настраиваемыми CSU//LTU.
  • ML-1E1/V5.2, ML-2E1/V5.2
    Модуль главного канала с возможностями V5.2. Модуль можно конфигурировать для работы в режимах V5.2-ведущий или ведомый.
  • MLF-2E1, MLF-1E1, MLF-2T1, MLF-1T1
    Двух- и однопортовые модули E1/T1 со встроенными оптоволоконными интерфейсами, устраняющие необходимость во внешних оптических модемах.
  • ML-20N
    Модуль одного/двух главных каналов n x 64 Кбит/с с интерфейсами данных V.35, X.21 и так далее.
  • MSL8
    8-ми портовый модуль SHDSL.
    Модули ввода-вывода
    Модули данных
  • HS-ETH/SW
    Модуль на 4 ЛВС 10/100BaseT с возможностями статической маршрутизации.
  • HS-DP
    Низкоскоростной модуль OCUDP с 3/6 портами
  • HSF
    Модуль оптического канала n x 64 Кбит/с для передачи сигналов систем аварийной защиты по стандарту IEEE С37.94
  • HS-2, HS-6N, HS-12N
    2, 6 или 12 каналов с независимым выбором скорости n x 64 Кбит/с или n x 56 Кбит/с (n от 1 до 31 для E1 или n от 1 до 24 для T1). Возможность выбора интерфейсов V.35, V.36/V.11, X.21, RS-530/RS-422.
  • HS-Q/M
    Четыре канала 64 Кбит/с, со встроенными модемами для 4-х проводных физических линий.
  • HS-ETH
    Один, два или четыре порта Ethernet 10BaseT UTP для межсетевого подключения локальных сетей.
  • HS-703
    Четыре сонаправленных интерфейса G.703 64 Кбит/с.
  • HS-RN
    Четыре низкоскоростных порта V.24/RS-232. Скорости каждого канала до 38.4 Кбит/с в асинхронном режиме и до 64 Кбит/с в синхронном режиме, с поддержкой сквозной передачи контрольных сигналов.
  • LS-12, LS-6N
    12/6 синхронных/асинхронных портов V.24/RS-232 от 1.2 Кбит/с до 64 Кбит/с, со сквозной передачей контрольных сигналов и поддержкой BERT.
  • HS-U, HS-U-6, HS-U-12
    4, 6 или 12 U-интерфейса ISDN (2B+D) с линейным кодированием 2B1Q. Обеспечивают полнодуплексную передачу по 2-х проводной линии 128 Кбит/с на расстояние до 5 км. Допускают питание удаленного оконечного устройства по линии. Поддерживают полнодуплексный режим для управления удаленными модемами ASMi-31.
  • HS-S, HS-S-12
    4 или 12 S-интерфейсов ISDN (2B+D) на 128 Кбит/с. Могут работать в режиме NT или TE.

Модули голоса/факса

  • VC-16A
    16-канальный модуль высококачественного преобразования и сжатия голоса по методу PCM/ADPCM (64/32 Кбит/с) без сигнализации. Позволяет передавать в каждом интервале 64 Кбит/с трафик двух телефонных каналов.
  • VC-4, VC-8, VC-16
    4, 8 или 16 телефонных каналов PCM. Допускают установку интерфейсов E&M, FXS, FXO.
  • VC-4LB, VC-6LB
    Четыре или шесть телефонных каналов. Предназначены для использования со специальными типами телефонных аппаратов LB с питанием от батарей (военными и др.)
  • VC-6, VC-6A
    Шестиканальные модули аналогового голоса поддерживают интерфейсы FXS/FXO/E&M.
    Оцифровка голоса производится по стандартному методу PCM 64 Кбит/с. Модуль VC-6A поддерживает также сжатие по методу ADPCM 32 Кбит/с. При ADPCM для передачи трафика двух телефонных каналов используется один временной интервал.
  • VF-60/48/30/24
    Модуль сжатого голоса емкостью до 2 x E1 или 2 x T1 с компрессией G.723.1 (6.3 Кбит/с на канал) или G.729.A (8.0 Кбит/с на канал), переключением режимов модем/факс, прозрачной поддержкой временных интервалов, определением голосовой активности, подавлением пауз и генерацией стандартного шума линии для комфорта пользователя.

Кольцо RFER в качестве корпоративной сети с услугами TDM и Ethernet


Кольцевое приложение с видеонаблюдением


Шлюз коммутатора V5.2 в телефонной сети


Приложение для удаленного аварийного отключения в сетях энергетических ведомств


Передача оптимизированного трафика различных услуг по узкополосному каналу с помощью ML-20N

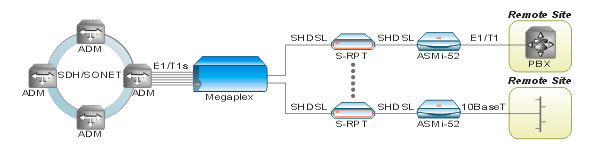

Подключение SHDSL к центральному узлу


Специализированное приложение одновременной передачи голоса на станции транспортной линии
