Многофункциональный узел доступа DXC-100

DXC-100

  • Кросс-коннектор операторского класса 3/1/0 без блокировки
  • Производительность матрицы от 256 Мбит/с до 1.2 Гбит/с
  • Наращиваемый блок высотой 6U
  • Модульная конструкция с 11-86 разъемами ввода/вывода
  • Поддержка услуг: n x 56/64 Кбит/с, Е1, Т1, Е3, Т3 (включая G.747), STM-1/ОС-3 и маршрутизатор с многоканальным интерфейсом
  • Поддержка до 640 каналов n x 56/64 Кбит/с, 688 каналов E1/T1, 80 каналов E3/T3, 32 каналов
  • STM-1/OC-3, а также до 80 портов маршрутизатора с многоканальным интерфейсом
  • Резервирование по схеме 1:N и 1:1 с использованием дополнительного переключающего модуля (высота 3U), либо в основном блоке для модулей STM-1 и OC-3
  • Возможность резервирования по схеме 1:1
  • Встроенный преобразователь Е1/Т1, преобразование A-law/?-law и сигнализации на интерфейсах E1/T1, E3/T3 и STM-1/OC-3
  • Встроенный эталон сетевого времени stratum 3
  • Средства диагностики, включая локальные и удаленные проверки по шлейфу и тест BER
  • Агент SNMP, ASCII-терминал и система сетевого управления RADview

DXC-100 — наращиваемое устройство, предусматривающие постепенное развитие сети передачи голоса и данных. По мере расширения сети пользователь может каскадировать до 8 устройств DXC-100 для обработки, концентрации и мультиплексирования каналов.

Модульное устройство DXC-100 высотой 6U — последнее пополнение в семействе многофункциональных узлов доступа DXC. Каждое шасси с высокой концентрацией портов поддерживает 80 каналов n x 56/64 Кбит/с, 88 каналов E1, 88 каналов T1, 11 каналов E3, 11 каналов T3, 4 канала STM-1 или 4 канала OC-3. Высокопроизводительное решение для узла связи может представлять собой стек, включающий до восьми устройств и поддерживающий до 640 каналов n x 56/64 Кбит/с, 688 каналов E1, 688 каналов T1, 80 каналов E3, 80 каналов T3, 32 канала STM-1 или 32 канала OC-3. Наращиваемая платформа позволяет оператору связи начать с недорогого решения, удовлетворяющего текущим требованиям, и постепенно увеличивать число портов по мере расширения пользовательской базы.

Наращиваемая платформа с минимальными начальными капиталовложениями

Модульное устройство DXC-100 высотой 6U — последнее пополнение в семействе многофункциональных узлов доступа DXC. Каждое шасси с высокой концентрацией портов поддерживает 80 каналов n x 56/64 Кбит/с, 88 каналов E1, 88 каналов T1, 11 каналов E3, 11 каналов T3, 4 канала STM-1 или 4 канала OC-3. Высокопроизводительное решение для узла связи может представлять собой стек, включающий до восьми устройств и поддерживающий до 640 каналов n x 56/64 Кбит/с, 688 каналов E1, 688 каналов T1, 80 каналов E3, 80 каналов T3, 8 каналов STM-1 или 8 каналов OC-3. Наращиваемая платформа позволяет оператору связи начать с недорогого решения, удовлетворяющего текущим требованиям, и постепенно увеличивать число портов по мере расширения пользовательской базы.

Управление пропускной способностью для разнообразных приложений передачи голоса и данных

Устройство DXC-100 удовлетворяет требованиям широкого круга широкополосных и узкополосных приложений для операторов связи, сотовых операторов, поставщиков услуг Интернет, ведомственных предприятий и корпоративных пользователей. Применения этого устройства включают преобразование потоков E1/T1, высокоскоростной доступ к магистрали оператора, концентрацию неполных каналов в полные, оптимизацию трафика при передаче по каналам E1/T1, E3/T3 и STM-1/OC-3, концентрацию данных, передаваемых между различными точками сети, в маршрутизаторе Ethernet с многоканальным интерфейсом и концентрацию сигнализации для обеспечения QoS или предоставления развитых услуг связи. Использование DXC-100 оптимизирует сеть SS7, поддерживая как n x 56/64 Кбит/с, так и E1/T1 на одном недорогом управляемом шасси. Кроме того, DXC-100 может собирать трафик Ethernet, поступающий из различных точек сети по различным каналам (например, трафик корпоративной сети или поставщика услуг Интернет) в один поток при помощи маршрутизирующего модуля с многоканальным интерфейсом. DXC-100 работает в качестве цифрового кроссконнектора и обеспечивает коммутацию без блокировки по схеме 4/3/1/0, как правило, присущую только более крупным и дорогостоящим устройствам.

Сохранение капиталовложений в существующие сети

Устройство DXC-100 позволяет подключать периферийные устройства и сети на основе медной инфраструктуры к оптоволоконной магистрали, а также обеспечивает концентрацию портов и обработку трафика для решения на базе специфических протоколов. Tаким образом, DXC-100 обеспечивает плавный переход к оптическим системам передачи и сетям с коммутацией пакетов. Модуль маршрутизатора с многоканальным интерфейсом позволяет обрабатывать данные на сетевом уровне, экономя дополнительные устройства и порты.

Управление и резервирование повышают надежность сети

Резервирование системы и модулей в сочетании с защитным переключением обеспечивают бесперебойную работу устройства. Централизованная система сетевого SNMP управления RADview поддерживает удаленное конфигурирование и диагностику устройств, снижая расходы на эксплуатацию сети, избегая выезда технических специалистов на место, позволяя достичь максимальной производительности и готовности сети. Устройство DXC-100, расположенное в центральном узле оператора, может также in-band управлять удаленными устройствами платформы доступа MAP RAD.

Модули

DSTM-1 Модуль STM-1 SDH, поддерживающий до 63 вложенных каналов E1 (VC-12) или 84 каналов T1 (VC-11). Возможно резервирование 1:1. Физический интерфейс — 155 Мбит/с, одномодовое оптоволокно 1310 нм большой дальности.

DOC-3 Модуль OC-3 SONET, поддерживающий до 84 вложенных каналов T1 (VT1.5). Возможно резервирование 1:1. Физический интерфейс — 155 Мбит/с, одномодовое оптоволокно 1310 нм большой дальности.

DE3 Поддерживает один канал E3, содержащий 16 каналов E1. Встроенный тест BER и проверки по шлейфу. Возможно резервирование 1:N.

DT3 Поддерживает один канал T3, который может содержать комбинацию из до 28 каналов T1 и до 21 канала E1 (согласно ITU  G.747). Цикловая структура M13 или С-bit, линейный код BZ3S. Встроенный тест BER и проверки по шлейфу. Возможно резервирование 1:N.

D8E1T1 Поддерживает восемь симметричных интерфейсов T1 (100 Ом) или E1 (120 Ом) в любом сочетании. Цикловая структура В4, ESF или G.70x, линейный код AMI, BZ3S или HDB3. Встроенный тест BER и проверки по шлейфу. Поддерживается кодирование голоса E1/T1 и преобразование сигнального бита. Возможно резервирование 1:N.

DROUTER Обслуживает до 32 каналов данных (от 1 до 32 временных интервалов) и обеспечивает IP/IPX маршрутизацию трафика до 2 Мбит/с. Поддерживает RIP, RIP2, OSPF, а также дополнительные функции, такие как преобразование сетевых адресов (NAT). Оснащен встроенным агентом SNMP, а также контролируемыми контактами для подключения внешних электрических цепей с оповещением. Поддержка концентратора Ethernet 10/100BaseT. Позволяет следить за состоянием трех внешних электрических цепей.

D8HS Поддерживает восемь синхронных портов DCE, работающих со скоростями n x 56/64 Кбит/с. Максимальная скорость 2.048 Мбит/с. Выбор сигналов управления, встроенный тест BER и проверки по шлейфу. Выбор интерфейсов RS-232, RS-422/449, RS-530A, V.35 или X.21/27 производится независимо для каждого порта.

Возможности системы

Tип портов DXC-100 DXC-100
Один блок
DXC-100
Стек из 8 блоков
n x 56/64 kpbs 88 640
E1 88 688
T1 88 688
E3 11 80
T3 11 80
STM-1 4 8
OC-3 4 8
10 80

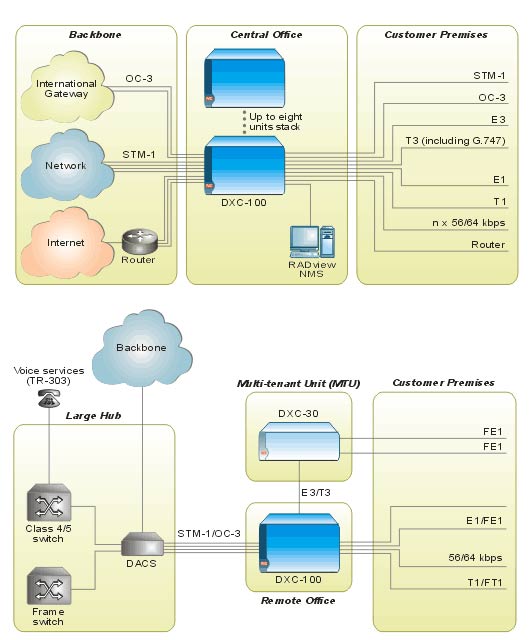

Веерное подключение услуг в узле связи оператора

Типовые приложения

Оборудование Ethernet-доступа к различным типам магистралей

TDM over IP

Оборудование компрессии и оптимизации голосового трафика

Оборудование Мультипротокольного доступа

Шлюзы TDM/ATMoPSN
