Организация передачи потоков E1 через опорную сеть SDH в структуре потока STM-1

Решение на базе оборудования компании Raisecom

Решение на базе оборудования компании Ericsson

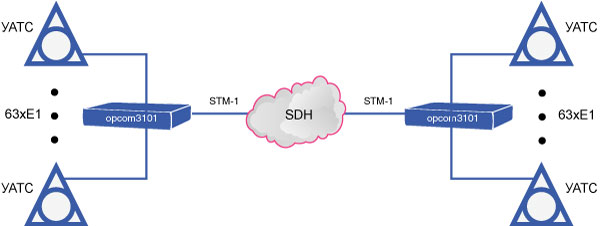

Организация передачи потоков E1 через опорную сеть SDH в структуре потока STM-1 на базе оборудования компании Raisecom

Описание:

Решение реализовано на оборудовании OPCOM3101, которое позволяет передавать до 63 потоков E1. Это не дорогое компактное оборудование имеет два агрегатных оптических интерфейса STM-1, что позволяет использовать их в топологиях «кольцо» и «шина», поддерживает резервирование оптического канала 1+1.Управление мультиплексорами OPCOM3101 производится с помощью командной строки CLI или специализированной системы управления NView по протоколу SNMP. Мультиплексоры серии OPCOM3101 являются экономичным решением для операторов связи, предоставляющих услуги традиционной телефонии.

Используемое в решении оборудование

Организация передачи потоков E1 через опорную сеть SDH в структуре потока STM-1 на базе оборудования компании Ericsson

Описание:

Решение выполнено на оборудовании OMS860 компании Ericsson.

Оборудование OMS860 предусматривает масштабирование интерфейсов SDH от STM-1 до STM-4, что делает его универсальным узлом доступа к высокоскоростным SDH-сетям, устанавливается у крупных и средних корпоративных клиентов. OMS860 представляет собой компактный (шасси 1U для установки автономно или в стойку 19" или ETSI, 2 слота для интерфейсных модулей) мультиплексор SDH нового поколения, функционирующий как мультиплексор ввода вывода уровня STM-4 и коммутатор Ethernet L2. Это экономичное решение позволяет использовать существующие сети SDH для внедрения новых прибыльных услуг. Мультиплексор OMS860 предоставляет оператору широкие возможности по управлению полосой пропускания и приоретизации услуг Ethernet. OMS860 поддерживает топологии «точка-точка», «звезда», «кольцо», «цепь». Это оборудование может использоваться как узел доступа в жилом районе или как терминальное клиентское устройство интегрированного доступа в бизнес-приложениях. При этом терминальное устройство может обслуживать как одного заказчика (предприятие, компанию), так и нескольких (кампус, бизнес-центр). Реализация в оборудовании Ericsson Axxessit промышленных стандартов технологии Ethernet over SDH (EoS) предоставляет оператору широкие возможности по оптимизации процедур маппинга пользовательского трафика Ethernet в SDH и контроля качества услуг (CoS). Кроме того, реализация стандартов EoS включает расширенные возможности по управлению полосой пропускания трактов и приоретизации трафика. Одно шасси с двумя трибутарными модулями позволяет вводить/выводить до 80 потоков Е1 или до 6 потоков Е3. Управление мультиплексорами Marconi производится с помощью командной строки CLI и единой системы управления по протоколу SNMP.

Используемое в решении оборудование
